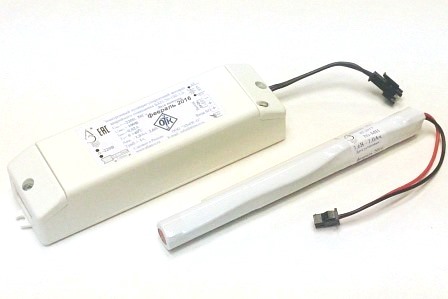

Блок аварийного питания БАП до 4Вт

Блок аварийного питания БАП до 4Вт

В наличии

Категория: Блоки аварийного питания (БАП) и аварийного освещения (БАО)

Артикул: БАП-40-100-2,0-1,0

Бренд: ЭЛиПС-О

Цена: 2244руб руб.
Блок аварийного питания (БАП) до 4Вт предназначенный для работы светодиодного 1-4 модуля(лей) от аккумулятора в светильнике в случае исчезновения напряжения в сети. Для светильников мощностью до 50Вт.
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

ПАСПОРТ БАП Размер: 310.2 Кб.
Сертификат БАП 2021 год Размер: 1100.3 Кб.
ДЕКЛАРАЦИЯ БАП 2021г Размер: 275.9 Кб.

Общая информация

БАП до 4Вт(Блок аварийного питания) предназначенный для установки в светодиодные светильники номинальной мощностью до 50Вт, мощностью в аварийном режиме до 4Вт(5-10%). БАП- это устройство предназначенное для включения одного (18-35В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 115В.Поставляется с аккумулятором 3,6В ёмкостью 2,0Ач для обеспечения работы в аварийного освещения 1ч.

Расшифровка обозначений БАП

Пример : БАП-40-100-2,0-1,0    Блок Аварийного Питания для светодиодного светильника с током 40мА., напряжением на светодиодах 50-100В и аккумулятором 2,0Ач. на 1 час.

БАП устанавливается в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 10-140В. и током от 350-950мА.

БАП запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.

БАП подстраивается по току и напряжению в зависимости от типа светильника (под клиента).

БАП может работать, как с Блоком Питания, так и без него.

БАП запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации светильника
  • Не требует замены ламп (не обслуживаемый)
  • Неограниченный срок службы до 10лет
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Соответствует ГОСТ Р МЭК 60598.2.22
  • Гарантия 2 года на блок и 4 года на аккумулятор (ГОСТ Р МЭК)

Таблица для подбора БАП

Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАП
40
1
2,0
80
 БАП-80-40-2,0-1,0
70
1
2,0
50
 БАП-50-70-2,0-1,0
100
1
2,0
40
 БАП-40-100-2,0-1,0
115
1
2,0
30
 БАП-30-115-2,0-1,0
Также изготавливаются под заказ и другие варианты БАПов в этом корпусе.



Дополнительно к БАП можете приобрести

наклейку на аварийный светильник


КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка!  "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 20 до 140В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.

Технические характеристики БАП

Наименование БАП БАП-80-40-1,0-1,0 БАП-40-100-2,0-1,0 БАП-30-115-2,0-1,0
Мощность светодиодного модуля (в аварийном режиме) 3,2Вт. 3,7Вт. 3.5Вт.
Ток выхода (в аварийном режиме) 80мА. 40мА. 30мА.
Напряжение выхода (в аварийном режиме) 30-50В. 50-100В. 100-115В.
Время работы от Аккумулятора
Аккумулятор 3,6В. 2,0Ач. 3,6В. 2,0Ач. 3,6В. 2,0Ач.
Напряжение сети 220В±10% 50Гц.
Диапазон температур 0±50°C
Размер БАП (мм) 145×40×30
Размер АКК (мм) 125×15×15
Вес БАП с Аккумулятором 0,15 кг.
Гарантия на ЭПРА 2 года
Гарантия на АКК 4 года

Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой электросетью (свет выключается) от одной фазы.



Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается) от разных фаз.



где n количество подключаемых модулей должно быть меньше <100 или <150В в зависимости от исполнения.

Характеристики

АртикулБАП-40-100-2,0-1,0
Цена2244руб
БрендЭЛиПС-О
НаличиеВ наличии
Габариты, мм145х40х30
Тип товараБАП-40-100-2,0-1,0
Цвет товарабелый
