Блок аварийного питания повышенной мощности БАПс (супер) до 26Вт

Блок аварийного питания повышенной мощности БАПс (супер) до 26Вт

Под заказ

Категория: Блоки аварийного питания (БАП) и аварийного освещения (БАО)

Артикул: БАПс-200-125-21.6-2,0-1,0(25Вт)

Бренд: ЭЛиПС-О

Цена: ~5172 руб.
БАПc  (Блок аварийного питания супер)  предназначен для установки в светодиодные светильники номинальной мощностью до 140Вт, мощностью в аварийном режиме до 26Вт(25-100%). БАПс- это устройство предназначенное для включения одного или нескольких светодиодных модулей суммарным напряжением на них до 140В. БАПс запитывается от аккумулятора 14,4-21,6В и предназначенным для обеспечения работы в течении 1 или 3 часов  в случае исчезновения напряжения в сети, для комфортной ориентации, эвакуации из помещения или продолжения работы, пока не возобновят подачу электричества.
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

declarBAP2016 Размер: 346.3 Кб.
ПАСПОРТ БАПс(у) Размер: 362.8 Кб.

Общая информация

Комплект поставки БАПс

  • Аппарат
  • Аккумулятор 2 или 3шт.


Расшифровка обозначения для заказа и размеры Блока

Пример : БАПс-180-100-14,4-2,0-1,0
Блок Аварийного Питания для светодиодного светильника с током 180мА., напряжением на светодиодах 100В и аккумулятором 2,0Ач. 14,4В на 1 час

БАПс устанавливается в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 30-140В. и током от 350-1050мА.

БАПc запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.

БАПc подстраивается по току и напряжению в зависимости от типа светильника.

БАПc может работать, как с Блоком Питания, так и без него.

БАПc запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации светильника
  • Не требует замены ламп (не обслуживаемый)
  • Неограниченный срок службы
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Соответствует ГОСТ Р МЭК
  • Гарантия 2 года на блок и 4 года на аккумулятор

Таблица для подбора БАПс на 10Вт

Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 1,2 250  БАПс-250-40-14,4-1,2-1,0
3
1,2 60 БАПс-100-40-14,4-1,2-3,0
60
1
1,2
80
БАПс-160-60-14,4-1,2-1,0
3
1,2 40
БАПс-70-60-14,4-1,2-3,0
80
1
1,2 60 БАПс-125-80-14,4-1,2-1,0
2
1,2 40 БАПс-50-80-14,4-1,2-2,0
100
3
1,2 20 БАПс-100-100-14,4-1,2-3,0
125
1
1,2 40 БАПс-80-125-14,4-1,2-1,0
125  2
1,2 30 БАПс-30-125-14,4-1,2-2,0
140
1
1,2 30 БАПс-70-140-14,4-1,2-1,0

Таблица для подбора БАПс на 18Вт

Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 2,0 450 БАПс-450-40-14,2-2,0-1,0
3
2,0 175 БАПс-175-40-14,2-2,0-3,0
60
1
2,0 300 БАПс-300-60-14,2-2,0-1,0
3
2,0 140 БАПс-140-60-14,2-2,0-3,0
80
1
2,0 220 БАПс-220-80-14,2-2,0-1,0
3
2,0 90 БАПс-90-80-14,2-2,0-3,0
100
1
2,0 180 БАПс-180-100-14,2-2,0-1,0
3
2,0 70 БАПс-70-100-14,2-2,0-3,0
115
1
2,0 150 БАПс-150-115-14,2-2,0-1,0
3
2,0 60 БАПс-60-115-14,2-2,0-3,0
125
1
2,0 140 БАПс-140-125-14,2-2,0-1,0
3
2,0 50 БАПс-50-125-14,2-2,0-3,0
140
1
2,0 130 БАПс-130-140-14,2-2,0-1,0
3 2,0 40 БАПс-40-140-14,2-2,0-3,0

Таблица для подбора БАПс на 22Вт

Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 2,5 550 БАПс-550-40-14,2-2,5-1,0
3
2,5 220 БАПс-220-40-14,2-2,5-3,0
60
1
2,5 360 БАПс-360-60-14,2-2,5-1,0
3
2,5 150 БАПс-150-60-14,2-2,5-3,0
80
1
2,5 270 БАПс-270-80-14,2-2,5-1,0
3
2,5 110 БАПс-110-80-14,2-2,5-3,0
100
1
2,5 220 БАПс-220-100-14,2-2,5-1,0
3
2,5 90 БАПс-90-100-14,2-2,5-3,0
115
1
2,5 190 БАПс-190-115-14,2-2,5-1,0
3
2,5 80 БАПс-80-115-14,2-2,5-3,0
125  1
2,5 170 БАПс-170-125-14,2-2,5-1,0
3
2,5 70 БАПс-70-125-14,2-2,5-3,0
140
1
2,5 150 БАПс-150-140-14,2-2,5-1,0
3 2,5 60 БАПс-60-140-14,2-2,5-3,0

Таблица для подбора БАПс на 32Вт

Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 2,5 800  БАПс-800-40-21,6-2,5-1,0
3
2,5 350 БАПс-350-40-21,6-2,5-3,0
60
1
2,5 530
БАПс-530-60-21,6-2,5-1,0
3
2,5 230
БАПс-230-60-21,6-2,5-3,0
80
1
2,5 400 БАПс-400-80-21,6-2,5-1,0
2
2,5 175 БАПс-175-80-21,6-2,5-2,0
100
3
2,5 140 БАПс-140-100-21,6-2,5-3,0
125
1
2,5 250 БАПс-250-125-21,6-2,5-1,0
125  2
2,5 180 БАПс-180-125-21,6-2,5-2,0
140
1
2,5 230 БАПс-230-140-21,6-2,5-1,0

КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 30 до 140В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.



Дополнительно к БАП можете приобрести

наклейку на аварийный светильник


В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.

Технические характеристики БАПс

Наименование БАП БАП-100-100-14,4-1,2-1,0 БАП-180-100-14,4-2,0-1,0 БАП-360-60-14,4-2,5-1,0 БАП-300-100-21,6-2,5-1,0
Мощность светодиодного модуля (в аварийном режиме) 10 Вт 18 Вт 22 Вт 32 Вт
Время работы от Аккумулятора 1 ч 1 ч 1 ч 1 ч
Аккумулятор 14,4 В. 1,2 Ач. 14,4 В. 2,0 Ач. 14,4 В. 2,5 Ач. 21,6 В. 2,5 Ач.
Напряжение сети 220В±10% 50Гц
Диапазон температур 0±50 °C
Размер ЭПРА (мм) 135×40×30
Размер АКК (мм) 152×34×17 152×34×17 152×34×17 152×34×17
Вес БАО (ЭПРА+Акк) 0,5 кг 0,5 кг 0,5 кг 0,5 кг
Гарантия на ЭПРА 2 года
Гарантия на АКК 4 года

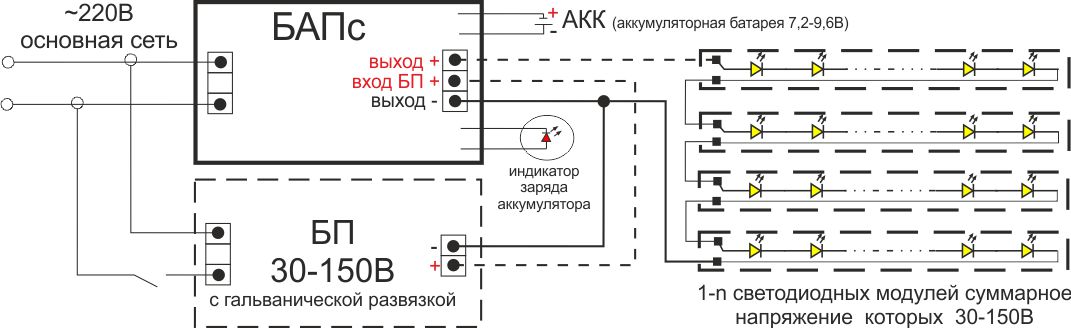

Схема подключения БАПс к светодиодному светильнику в режиме постоянного действия (упрощёнка)

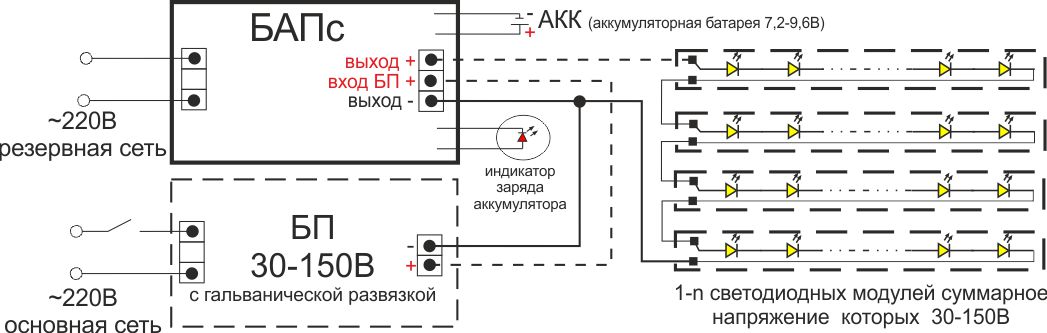

Схема подключения БАПс в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается)




Характеристики

АртикулБАПс-200-125-21.6-2,0-1,0(25Вт)
Цена~5172
БрендЭЛиПС-О
НаличиеПод заказ
Габариты, мм135х40х30 без аккумулятора
Тип товараБАП супер
Цвет товарабелый
